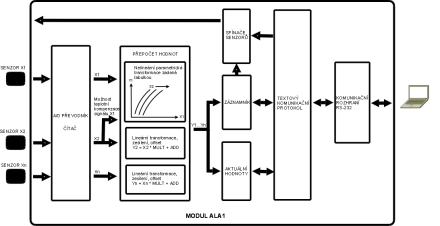

ALA1 je elektronický modul pro výrobu měřicí sondy. Obsahuje vstupy pro měření napětí a frekvence,
převodník signálů, záznamník a komunikátor s rozhraním RS-232.
Vyznačuje se flexibilitou v přepočtu vstupních veličin na výslednou hodnotu,
širokými možnostmi konfigurace, malými rozměry a nízkou
proudovou spotřebou. Lze jej použít s trvalým připojením k nadřízenému
systému nebo jako samostatný záznamník s občasným sběrem dat.
Je přizpůsoben k připojení modulu ALA GPRS pro přenos dat v síti GSM.
Modul ALA1 nabízí rychlé řešení pro připojení senzorů do systému sběru
dat. Příkladem jsou snímače pro měření teploty, tlaku, nebo vlhkosti.
Dokonalé přizpůsobení k danému senzoru znamená měření jeho výstupního
signálu, linearizaci, teplotní kompenzaci a zapnutí napájení potřebnou
dobu před měřením. Veškerou konfiguraci modulu lze provést na počítači
vybaveném pouze textovým editorem a terminálovým programem pro sériové
rozhraní RS-232. Malé rozměry umožňují montáž i do speciálních
aplikací. K
sériovému rozhraní lze připojit komunikační adaptér pro zvolenou
komunikační síť, například modem, GSM/GPRS nebo ethernet.
Vlastnosti
Rozměry 107 x 24 x 10 mm. Hmotnost 10 g.
Pracovní teplota -25 až +70 stupňů Celsia.
Rozsah napájecího napětí 3.5 až 28 V. Lze upravit pro
napájení z
lithiové baterie 3.6 V na rozsah 3.0 až 3.7 V.
Proudový odběr z napájecího zdroje v době mimo měření a
komunikaci 25 uA. Při napájení z lithiové baterie 5 uA.
6 vstupů s volbou A/D převodník nebo čítač nebo
přímé připojení teploměru. Měření vlastního napájecího napětí.
Vzorkovací perioda pro zápis do záznamníku 1 sekunda až 90 dní nastavitelná samostatně
pro každý vstup. Počáteční datum a čas pro posun vzorkování
nastavitelný samostatně pro každý vstup.
Paměť 1 MB pro uložení až 150000 změřených hodnot. Celou paměť
lze přečíst za 1 minutu. Lze číst celou paměť nebo vybraný úsek.
Pro úsporné napájení externích čidel časově programovatelný
výstup napájecího napětí. Čidlo se zapne s nastavitelným předstihem
před měřením.
Široké možnosti přepočtu vstupních signálů na výslednou hodnotu.
Přepočet vstupního signálu dle zadané tabulky s druhým vstupním
signálem jako parametrem umožňuje zpracování signálu z nelineárního
senzoru včetně teplotní kompenzace. Převodní tabulky se vytvářejí jako
textové soubory a ukládají se do modulu protokolem X-modem.
Sériové rozhraní RS-232 až 230400 bit/s.
Textový komunikační protokol. Veškeré parametry se zapisují a
čtou pomocí textových příkazů.
Programová podpora pro připojení modulu ALA GPRS zahrnuje
zpracování SMS zpráv a e-mailů, příjem CSD datového volání (přes modem), a TCP datový
server (telnet).
Upgrade programu přes sériové rozhraní protokolem X-modem.
Dokumentace
Dokumentace k modulu ALA1 je zde.
Aktuální verze programu
Pro upgrade programu verze 1.xx je určen tento soubor, pro upgrade programu verze 2.xx tento soubor.
Modul ALA GPRS slouží k rozšíření komunikačních možností modulu ALA1
zpřístupněním služeb sítě GSM.
Technická data
Pracovní teplota -20 až +55 stupňů Celsia.
Rozsah napájecího napětí 5.5 až 32 V.
Klidový proudový odběr z napájecího zdroje 12 V v době mimo
komunikaci 6 mA.
Maximální proudový odběr 500 mA.
Možnosti komunikace přes GSM
Modul ALA1 může být řízen následujícími způsoby:
Pomocí SMS.
Pomocí e-mailu.
Přes internet programem ALAConnect nebo klientem telnet.
Modemovým datovým spojením (CSD) programem ALAConnect nebo libovolným programem pro komunikaci přes modem.
Další možnosti modulu ALA1 při komunikace přes GSM jsou:
Automatické odesílání změřených dat do e-mailové schránky, na datový server ALA, nebo pomocí SMS.
Odesílání varovných zpráv při překročení nastavených mezí měřených veličin
Dokumentace
Možnosti
přenosu dat v síti GSM
